Potřeby pro kutily : Dřevoobrábění

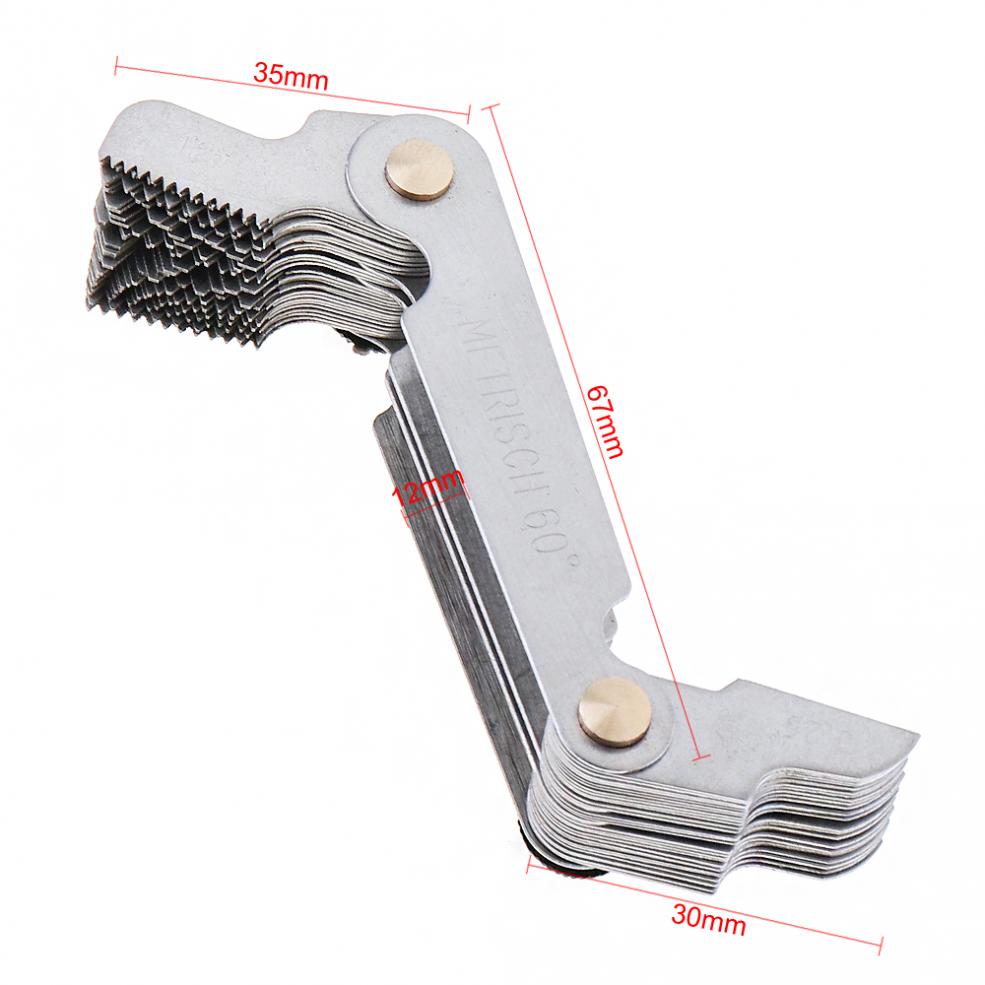

• Vysoce přesný měřicí nástroj :58dílná stupnice z nerezové oceli nabízí vysoce přesné měření a zajišťuje tak vždy přesné odečty.
• Vložte USA. Šroubové měřidlo :S vložkou US. Měřidlo na šrouby, tento produkt je ideální pro nadšence do dřeva, kteří potřebují přesně měřit šrouby.
• Vzorky metrických palcových jednodílných závitů :Vzorky metrických palcových jednodílných závitů usnadňují převod měření z jednoho systému do druhého, což šetří čas a úsilí.
• 58dílná stupnice z nerezové oceli :Tento produkt je dodáván s 58 různými stupnicemi výšky tónu, díky čemuž je všestranný a vhodný pro širokou škálu aplikací.
Funkce:
- Jedná se o měřidlo pro závity/šrouby s úhlem stoupání 55 stupňů a 60 stupňů s aretačním zařízením.
- Při řezání závitů na soustruhu na kov je užitečné kontrolovat úhel nástroje.
- Zkontrolujte úhel na nástroji pro řezání závitů na V drážce měrky.
- Závit WHITEWORTH je palcový závit s úhlem profilu 55 stupňů a výškou zploštění H/6. G představuje válcový závit.
- Americký závit, známý také jako závit UN, má úhel profilu 60 a výšku zploštění H/8, což se liší od profilu závitu Whiteworth. (úhel profilu 55 a výška zploštění H / 6).
- METRICKÝ závit je také známý jako mezinárodní metrický závit. Metrický závit má běžný závit (úhel zubu 60°); Trapézový závit (úhel profilu 30 °); Vroubkovaný závit (úhel profilu 33 °); Čtvercový závit atd.(Tento produkt je vhodný pro běžný závit 60 stupňů)
Rozsah měření:
- Whitworth 55°: 4G, 4 1/2G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 20G, 3G, 26G, 26G, 3G , 40G, 48G, 60G, 62G
- Metrický 60°: 6,0; 5,5; 5,0; 4,5; 4,0; 3,5; 3,0; 2,5; 2,0; 1,75; 1,5;; 25
- USA 60°: 8, 10, 11, 14, 19, 28
Poznámka:
- Otřete měřicí povrch spárové měrky čistým hadříkem a neměřte, pokud je spárová měrka znečištěná nebo má kovovou přepážku, jinak bude ovlivněna přesnost výsledku měření.
- Vložte spárovou měrku do měřeného prostoru, táhněte spárovou měrkou tam a zpět a ucítíte odpor, který indikuje, že zdrojová hodnota místnosti se blíží hodnotě vyznačené na spárové měrce.. Pokud je odpor příliš velký nebo příliš malý, znamená to, že hodnota vůle je menší nebo větší než.
- Vyznačeno na spárové měrce. Při měření a seřizování vůle nejprve vyberte spárovou měrku, která splňuje požadavky na vůli, a vložte ji do naměřené mezery. Poté spárovou měrku současně seřiďte a zatáhněte. Jakmile ucítíte mírný odpor, utáhněte pojistnou matici. Hodnota označená spárovou měrkou představuje hodnotu vůle.
